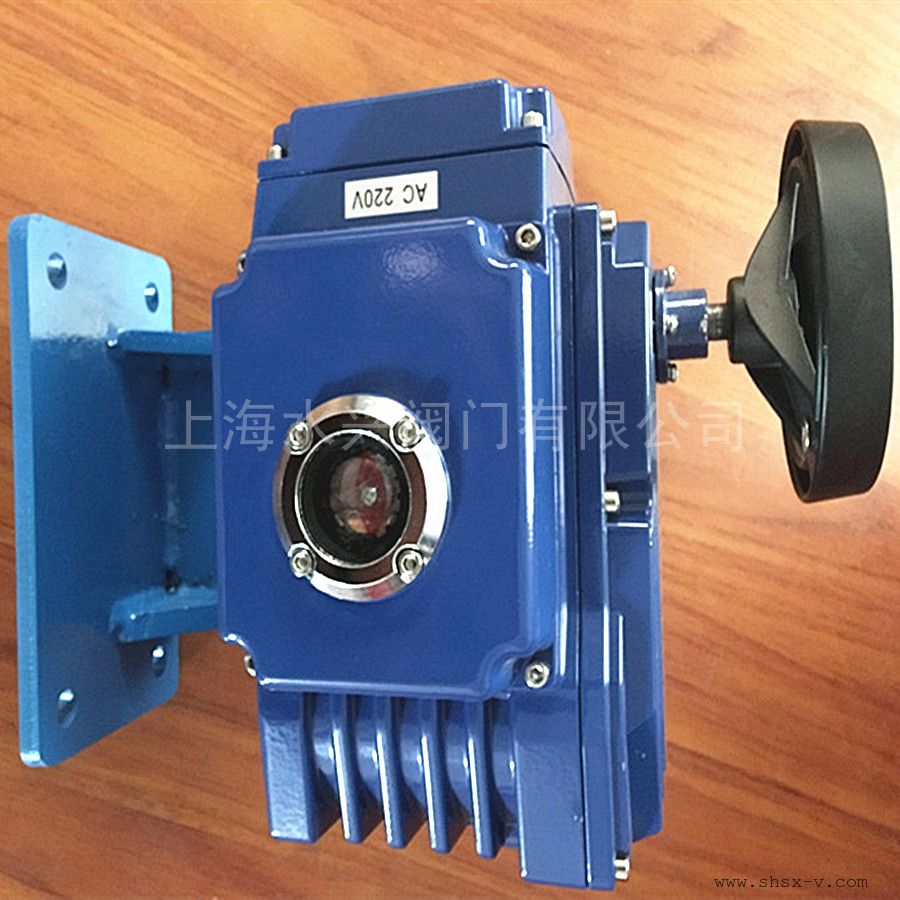

DY-50Z电动执行器 4-20mA智能调节型 带底座和拐臂 电动执行机构
24h服务热线400-991-8293 一、DY电动执行器 概述
上海水兴阀门有限公司的DY电动执行器引进系列电动执行器适用于部分回转类阀门（如蝶阀、球阀和风门挡板等），采用优质铝合金压铸件外壳，精细流畅，体积小、重量轻、免维护、耐腐蚀性等优良性能，可在狭窄地方适用。产品广泛应用于楼宇自动化、水利、造纸、电力、化工等自动化控制系统，其具体优点如下：
1.体积小、力矩大  整机体积和重量仅相当于同类产品的1/3，整机输入功率小、输出力矩大、所需安装空间小；安装运输非常方便。
2.强劲电动机   根据阀门工作特性而设计的电机，具有高启动力矩，低启动带电流以及较小转到惯量。定子绕组装有内藏式过热保护器(自动恢复型)，当阀门发生意外卡堵时，保护器即控制电机停止，保护整套设备安全。
3. 精密齿轮  由精密相切的多齿轮和轴组成，齿轮和轴由热处理高合金钢制成，强度高、耐性好，可经受长期疲劳负荷冲击。齿轮机构内加注进口食品级钼基润滑脂，完成***润滑，无需点检或维护。
4. 机械限位装置  不锈钢制作的机械行程限制螺栓和限位挡块可精确调节行程机构至所需角度。为了方便调节，此螺栓至于外壳外部，每次调节后用不锈钢螺帽锁定所需位置。
5. 阀门开度显示  镜片与本体采用进口食品级玻璃胶粘接，粘接高度强，使产品无污染，耐高温，能有效抵抗雨水寖泡等恶劣环境的腐蚀。
6. 人工摇柄  在调试或断电时可使用不锈钢手柄驱动阀门转动，S为顺时针方向，O为逆时针方向。
7. 电缆接口  设有两个G1/2防水电缆接头，分别用于电缆线和信号线，防止干扰。
8. 微动开关   HD系列选用进口微动开关，触点质量、动作寿命、绝缘性能等指标优良可靠。
9. 精密电位器  采用进口高精密电位器，使用寿命高达三万次！非常适用于阀门的小开度调节需要！有效确保电动阀门的精度调节。
10. 控制模块   树脂封装的控制模块具有分解度高、功能强劲、抗震动、寿命长和可靠性等显著特点。
11. 司服机构   内置控制模块不断比较输入信号和电位器的反馈信号，当达到平衡时，即停止电机工作，然后输出轴使阀门保持在相应位置直至输入信号变化。确保精确连续调节阀门开度 二、DY精小型电动执行器 主要特点：

1. 采用CPU及大规模集成电路，电子换相。
2. 全中文液晶显示设置菜单、操作指导、运行工况、故障原因等。
3. 全部设置通过就地操作面板按键实现，无需打开开机壳，完全非侵入式操作。
4. 就地手动操作与远程自动操作可切换。
5. 行程方向自动调整。
6. 电机转动方向自动调整。
7. 采用阻力与惯性自适应软件，定位精度更高。
8. 给定信号失效判断与处理功能。失效时阀门位置可选保持、全开、全关、并发出报警。
9. 位置检测故障判断与处理能力，阀门保护部动并发出报警。
10. 电子行程限位。
11. 机械行程限位。
12. 卡塞可因退/前进3次，继续卡塞切断电源并发出报警。
13. 瞬间防反转。
14. 输入输出信号设有光电隔离。

三、DY精小型电动执行器 主要技术指标：

调节（给定）输入信号	4~20mA
输入电阻	120
位反信号输出	4~20mA
输入负载电阻	≤750
灵敏度	0.025%（1/4096）
死区设置	0~4%可调，布距0.1%
定位误差	不大于±1%
阻尼特征	死区值大于1%时无振荡
迟滞	不大于0.2S
工作电源（单相电机）	AC220V±20%，AC380V±20%
电机驱动电流	10A
电气限位范围	关限位0~100%，开限位0~100%
显示精度	0.2级
工作环境温度	-20~80℃
环境温度	≤95%RH
防护等级	IP65

四、DY精小型电动执行器 型号规格

性能/型号	DY-05	DY-10	DY-20	DY-40	DY-60
输出力矩Nm	50	100	200	400	600
动作时间	15/30	15/30/60	30/60	30/60	30/60
动作范围	0-360	0-360	0-90	0-90	0-90
重量	3.5	3.5	9	9	10
电机功率	15	25	40	90	100
单相额定电流	0.25	0.35	0.37	0.69	0.85
三相额定电流	0.12	0.18	0.23	0.32	0.38

H型:：开关型（标准型）   C型：无源触点型       Y型：带位置发生器
D型：开度信号型         Z型：智能调节型        A型：直流开关型
S型：三相开关型         W型：三相无源触点型
注意：型号变动解释权归上海水兴阀门有限公司所有！！！ 五、产品包装方式及售后服务：
