上海水兴阀门有限公司生产的ZDYF/ZQYF型矿用隔爆电动液控闸阀所采用的电器元件防爆性能均符合国家标准GB3836.1《爆炸性气体环境用电气设备 第1部分：通用要求和GB3836.2《爆炸性气体环境用电气设备 第二部分：隔爆型“d” 的规定。

ZDYF-200/40，DN200，PN4MPa直动式电液控闸阀 矿用煤安隔爆型电动液控闸阀

一.  ZDYF/ZQYF型矿用隔爆电动液控闸阀组成

ZDYF/ZQYF型矿用隔爆电动液控闸阀主要由电动液控闸阀用油缸液控装置、闸阀阀体和非接触式位置传感装置组成。电动液控闸阀用油缸液控装置是一种机、电、液一体化的新型柔性闸阀执行装置，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵和防爆电动机）组成。电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，实现活油缸的往复运动，从而驱动闸阀的开关。

电动液控闸阀液控集成阀组主要由溢流阀，吸油单向阀，调速阀（用户要求），液控单向阀（液压锁）等组成。油缸推出和拉回均带自锁，可驱动闸阀在任意位置停止，闸阀的开口度可调节；运行速度和闸阀的开启关闭力可调。

ZDYF型矿用隔爆电动液控闸阀型号说明

二.  ZDYF/ZQYF型矿用隔爆电动液控闸阀特点：

1.结构紧凑、安装方便、占据空间小、维护简单。

2.可带负荷起动，具有过载保护功能。

3.回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力不变。

4.推拉力，速度（用户要求）无级可调，驱动力范围极广。

5.因故断电，油缸可以自锁，并能通过手动装置开启和关闭闸阀。

6.采用全液压传动，动作灵敏，运行平稳，能有效缓冲外来冲击力，行程控制精确。

7.机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小，不渗油，在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。

三.  ZDYF/ZQYF型矿用隔爆电动液控闸阀使用注意事项：

1.尽量保证油液清洁干净，以防备污染物进入液压元件，引起堵塞现象。

2.到位开关位置调节好后，应固定紧，以防止松动产生误信号，影响设备正常工作。

3.矿用隔爆电动液控闸阀的开启关闭性能出厂前已调好，使用过程不得随意调整。

四.  ZDYF/ZQYF型矿用隔爆电动液控闸阀安全警示：

1.使用前必须仔细阅读本阀门使用说明书。

2.严禁带电拆卸任何隔爆零部件。

3.检修后组装时，紧固用螺钉及螺栓必须拧到位，固定紧。

4.隔爆零件有锈蚀和损坏需更换时，必须向原制造单位联系更换，严禁使用单位擅自配制更换

五.ZDYF/ZQYF型矿用隔爆电动液控闸阀 选型参数

续表

注：其他通径或者高压力等级的电液闸阀可以定做。

五.ZDYF/ZQYF型矿用隔爆电动液控闸阀 优势

◆ 电气控制将开关、按钮、PLC控制集成一体，不需要用户配开关柜。

◆ 推拉力和开闭启速度都可以实现无级调整，调整过程简单、可靠。

六.ZDYF/ZQYF型矿用隔爆电动液控闸阀 用途

     适用于污水和排水处理。
七.ZDYF/ZQYF型矿用隔爆电动液控闸阀产品包装方式及售后服务：

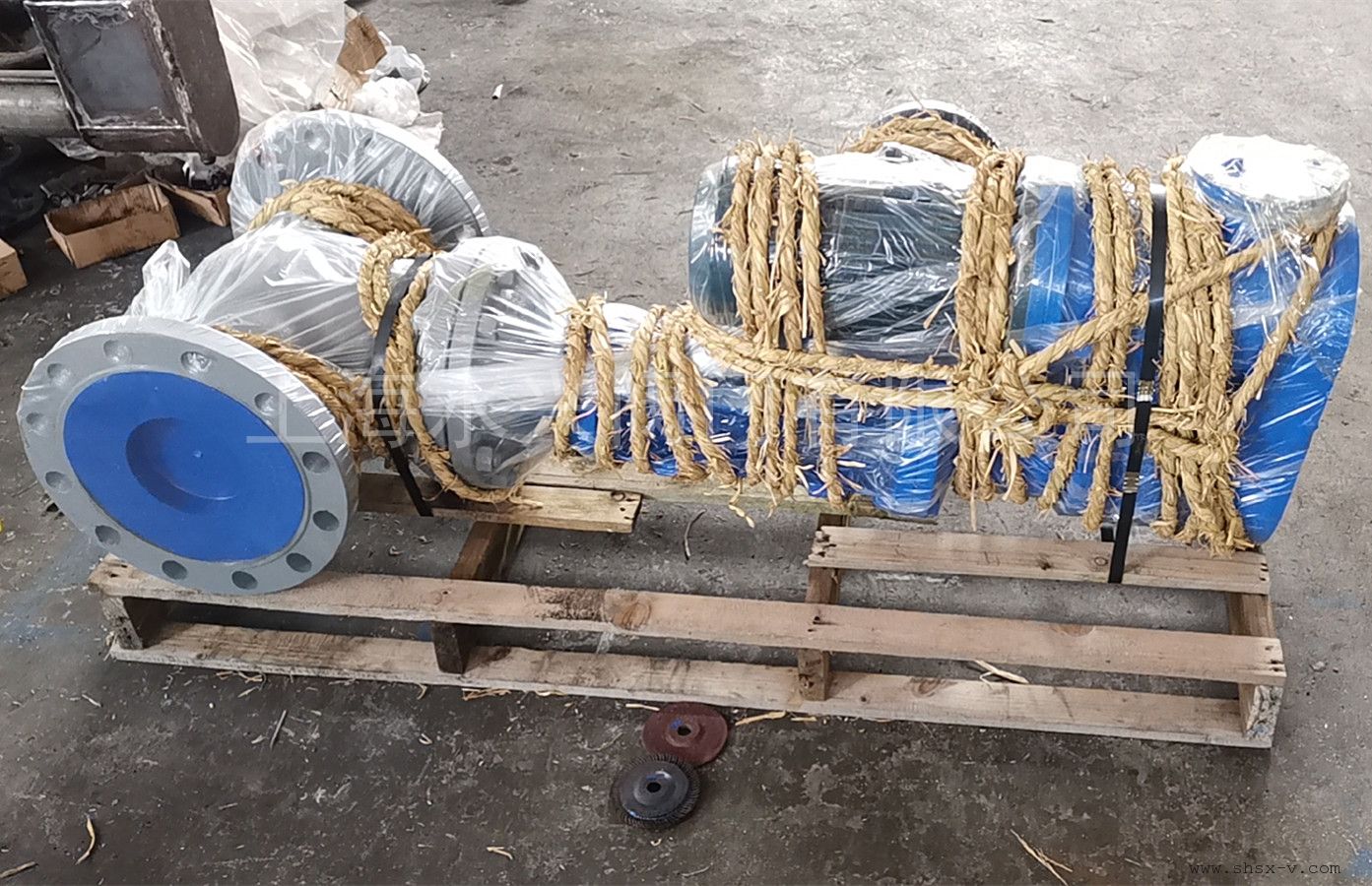

本公司此系列产品一律采用木箱或者托盘等包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为因素外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会尽快安排工程师为您解惑。我们一定会全心全意为您提供优质的服务。
欢迎咨询采购！！！
物流：顺丰速运、圆通快递、天天快运、及全国公铁联运等，可根据客户要求选择。目的地：国内、外主要城市或中转、主要港口。

声明：本文中所有文字、数据、图片均只适用于参考，产品具体性能参数、结构尺寸参数、价格等详情，请联系公司相关部门人员。
