矿用隔爆型电动液控闸阀ZDYF-300，PN6.4MPa，DN300矿用煤安隔爆型电动液控闸阀煤安防爆，电液联动刀型闸阀
阀门口径DN15~DN1800，介质压力为PN1.6~32.0MPa，阀体材质为WCB铸钢或304/304L/316/316L等不锈钢
24h服务热线400-991-8293

上海水兴阀门有限公司生产的ZDYF/ZQYF型矿用隔爆电动液控闸阀所采用的电器元件防爆性能均符合国家标准GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求和GB3836.2《爆炸性气体环境用电气设备第二部分：隔爆型“d” 的规定。

矿用隔爆型电动液控闸阀ZDYF-300，PN6.4MPa，DN300矿用煤安隔爆型电动液控闸阀煤安防爆，电液联动刀型闸阀

一. ZDYF/ZQYF型矿用隔爆电动液控闸阀组成

ZDYF/ZQYF型矿用隔爆电动液控闸阀主要由电动液控闸阀用油缸液控装置、闸阀阀体和非接触式位置传感装置组成。电动液控闸阀用油缸液控装置是一种机、电、液一体化的新型柔性闸阀执行装置，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵和防爆电动机）组成。电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，实现活油缸的往复运动，从而驱动闸阀的开关。

电动液控闸阀液控集成阀组主要由溢流阀，吸油单向阀，调速阀（用户要求），液控单向阀（液压锁）等组成。油缸推出和拉回均带自锁，可驱动闸阀在任意位置停止，闸阀的开口度可调节；运行速度和闸阀的开启关闭力可调。

ZDYF型矿用隔爆电动液控闸阀型号说明

二. ZDYF/ZQYF型矿用隔爆电动液控闸阀特点：

1.结构紧凑、安装方便、占据空间小、维护简单。

2.可带负荷起动，具有过载保护功能。

3.回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力不变。

4.推拉力，速度（用户要求）无级可调，驱动力范围极广。

5.因故断电，油缸可以自锁，并能通过手动装置开启和关闭闸阀。

6.采用全液压传动，动作灵敏，运行平稳，能有效缓冲外来冲击力，行程控制精确。

7.机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小，不渗油，在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。

三. ZDYF/ZQYF型矿用隔爆电动液控闸阀使用注意事项：

1.尽量保证油液清洁干净，以防备污染物进入液压元件，引起堵塞现象。

2.到位开关位置调节好后，应固定紧，以防止松动产生误信号，影响设备正常工作。

3.矿用隔爆电动液控闸阀的开启关闭性能出厂前已调好，使用过程不得随意调整。

四. ZDYF/ZQYF型矿用隔爆电动液控闸阀安全警示：

1.使用前必须仔细阅读本阀门使用说明书。

2.严禁带电拆卸任何隔爆零部件。

3.检修后组装时，紧固用螺钉及螺栓必须拧到位，固定紧。

4.隔爆零件有锈蚀和损坏需更换时，必须向原制造单位联系更换，严禁使用单位擅自配制更换

五.ZDYF/ZQYF型矿用隔爆电动液控闸阀选型参数

型号	通径（mm）	阀门主要尺寸（mm）				开启力（KN）	关闭力（KN）	压力等级（MPa）	特征尺寸 H(mm)	电机功率Kw	电压（V）
型号	通径（mm）	L	D	D1	Z×d	开启力（KN）	关闭力（KN）	压力等级（MPa）	特征尺寸 H(mm)	电机功率Kw	电压（V）
ZDYF-80	80	280	160	125	4×φ18	8	6	1.6	680	0.37	600/380
		280	195	160	8×φ18			2.5	680
		310	195	160	8×φ18			4.0	690
		310	210	170	8×φ23			6.4	700
		310	230	180	8×φ25			10	710
ZDYF-100	100	300	215	180	4×φ18	10	8	1.6	680	0.55	660/380
		300	230	190	8×φ18			2.5	690
		350	230	190	8×φ23			4.0	695
		350	250	200	8×φ25			6.4	705
		350	265	210	8×φ30			10	720
ZDYF-125	125	325	245	210	8×φ18	26	20	1.6	705	0．55	660/380
		325	270	220	8×φ25			2.5	725
		350	270	220	8×φ25			4.0	765
		400	295	240	8×φ30			6.4	785
		400	310	250	8×φ34			10	820
ZDYF-150	150	350	280	240	8×φ23	35	30	1.6	840	0.75	660/380
		350	300	250	8×φ25			2.5	850
		450	300	250	8×φ25			4.0	880
		450	340	280	8×φ34			6.4	890
		450	350	290	12×φ34			10	910
ZDYF-200	200	400	335	295	12×φ23	68	62	1.6	1100	1.1	660/380
		400	360	310	12×φ25			2.5	1100
		550	375	320	12×φ30			4.0	1150
		550	405	345	12×φ34			6.4	1200
		550	430	360	12×φ41			10	1250
ZDYF-250	250	450	405	355	12×φ25	100	90	1.6	1300	1.5	660/380
		450	425	370	12×φ30			2.5	1300
		650	445	385	12×φ34			4.0	1350
		650	470	400	12×φ41			6.4	1400
		650	500	430	12×φ41			10	1450

续表

ZDYF-300	300	500	460	410	12×φ25	140	120	1.6	1300	1.5	660/380
		500	485	430	16×φ30			2.5	1350
		750	520	450	16×φ34			4.0	1400
		750	530	460	16×φ41			6.4	1450
		750	585	500	16×φ48			10	1530
ZDYF-350	350	550	520	470	16×φ25	160	135	1.6	1500	2.2	660/380
		550	550	490	16×φ34			2.5	1520
		850	570	510	16×φ34			4.0	1580
		850	595	525	16×φ41			6.4	1620
		850	655	560	16×φ54			10	1670

注：其他通径或者高压力等级的电液闸阀可以定做。

五.ZDYF/ZQYF型矿用隔爆电动液控闸阀优势

◆ 电气控制将开关、按钮、PLC控制集成一体，不需要用户配开关柜。

◆ 推拉力和开闭启速度都可以实现无级调整，调整过程简单、可靠。

六.ZDYF/ZQYF型矿用隔爆电动液控闸阀用途

适用于污水和排水处理。
七.ZDYF/ZQYF型矿用隔爆电动液控闸阀产品包装方式及售后服务：

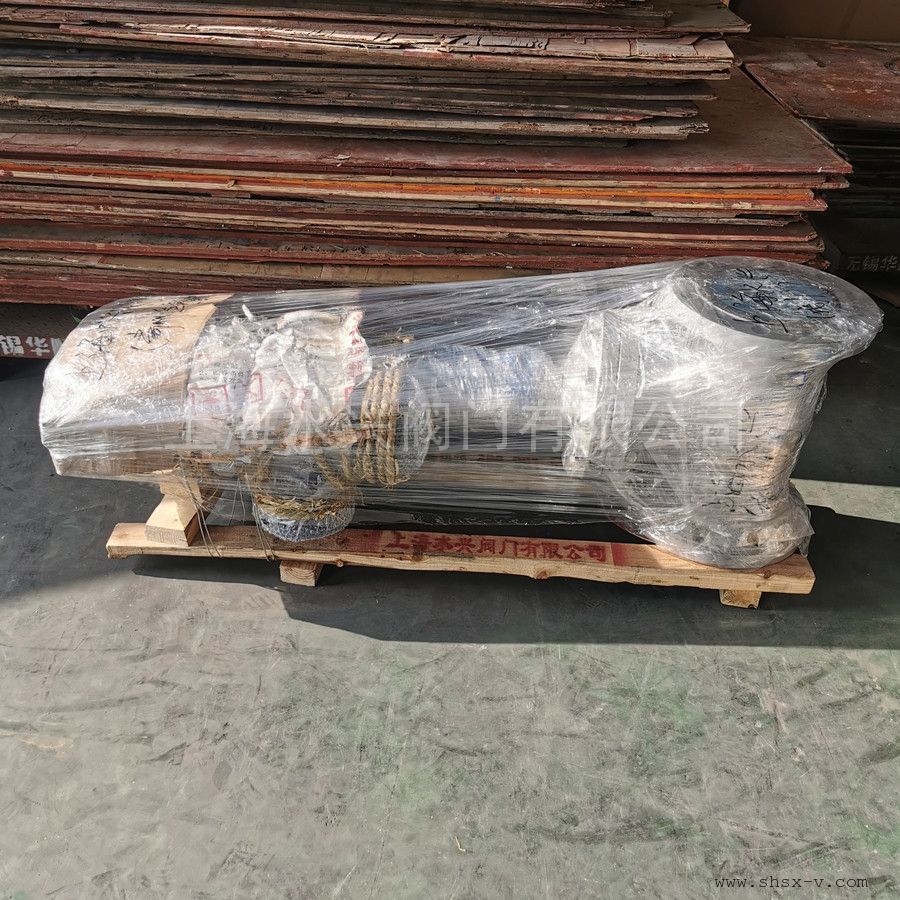

本公司此系列产品一律采用木箱或者托盘等包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为因素外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会尽快安排工程师为您解惑。我们一定会全心全意为您提供优质的服务。
